CONSTRUIRE SON FILTRE SOLAIRE RECYCLABLE



L’observation du soleil est délicate car dangereuse  pour les yeux. Il ne faut jamais fixer le soleil, avec des filtres inadaptés, des lunettes de soleil et encore moins directement. Le soleil peut brûler la rétine vous rendant partiellement ou complètement aveugle et ce très rapidement. De plus l’œil n’est pas très sensible à ce genre d’agression. L’observation du soleil est donc DANGEREUSE, mais possible.



Plusieurs précautions doivent être tenues à la lettre.

-         Le montage des instruments se fera optiques fermées.

-         Il ne faudra pas oublier les filtres solaires sur l’optique principale mais aussi sur le chercheur, trop souvent oublié. Le risque est aussi important et le chercheur ne résistera pas bien longtemps.

-       Une fois l’instrument protégé par ses filtres, on devra contrôler leurs fixations.

-       Quand le télescope sera pointé sur le soleil à l’aide du chercheur, toujours passer la main devant l’oculaire. On contrôle ainsi l’intensité de la lumière sortante qui doit être nulle.



Dans le cas d’une activité solaire publique ou d’une première observation, le télescope doit être manipulé par un astronome confirmé et constamment sous surveillance.

Pour pouvoir observer les taches solaires, les transits des autres planètes devant notre étoile, il vous faudra donc un filtre solaire visuel.
Pourquoi visuel ? Il existe en effet 2 types de filtrations, pour le visuel (100000 x moins de lumière ), pour la photographie (10000 x moins de lumière ).Les filtre photos restent inadaptés et dangereux.



Il vous est possible d’acheter des filtres manufacturés dans le commerce



Mais leur prix et, le fait qu’il ne soit adapté qu’à un seul diamètre d’instrument, en rebutera certains. C’est pourquoi je vais vous présenter une seconde alternative. La construction de filtres sérieux, adaptables, réutilisables et à moindre coût. Ce montage peut certainement être amélioré, mais conviendra très bien aux petits bricoleurs.



Je me suis servi, principalement, de bouchons de tuyauterie PVC que l’on peut trouver dans tous les magasins de bricolage. Ils en existent de différents diamètres et pourront ainsi servir pour plusieurs montages.
Du 80mm pour les jumelles et les petites lunettes, du 100mm et du 120mm pour les sections plus importantes.
Les diamètres supérieurs demanderont un montage complémentaire développé plus bas.



Ils se composent de 3 parties

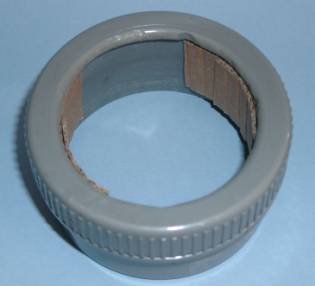

L’ensemble vis et bouchon viennent d’un magasin de bricolage. Le bouchon est évidé à l’aide d’une scie sauteuse, il est ensuite ébavuré.

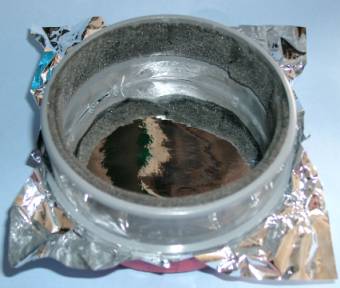

Si les diamètres ne correspondent pas, et c’est toujours le cas, j’ai utilisé du feutre autocollant pour rattraper la différence. Il est possible de modifier le montage avec de la mousse ou du carton, mais dans toutes ces variantes, le montage devra tenir fermement au tube optique.









La feuille filtrante doit être homologuée pour ce type d’observation. Il est vraiment dangereux d’improviser et il serait vraiment dommage de risquer sa vue  pour économiser 10 Euros.

Après avoir fait quelques essais, mon choix s’est fixé sur l’ASTROSOLAR BAADER. Loin de moi de faire de la publicité mais il me semble que ce filtre sort vraiment du lot. Le polymère noir est aussi résistant, plus facile à travailler, mais le résultat est moins contrasté. Le choix reste possible entre ces deux produits bien qu’il y en ait un troisième. Le MYLAR, que je déconseille à cause de sa fragilité.

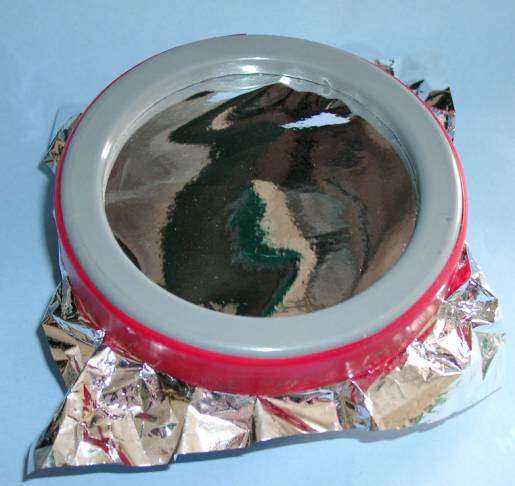

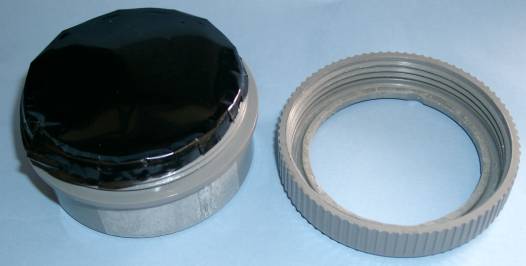

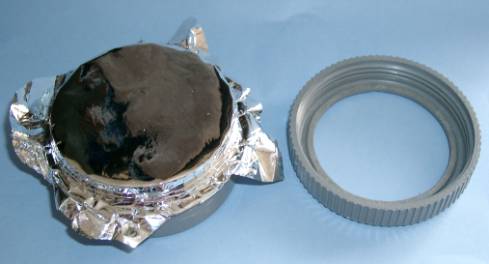

Montage avec l’ASTROSOLAR                                            Montage avec filtre polymère

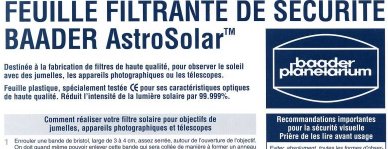

Cliquer sur l'image pour de plus amples renseignement, Attention image de 250Ko.

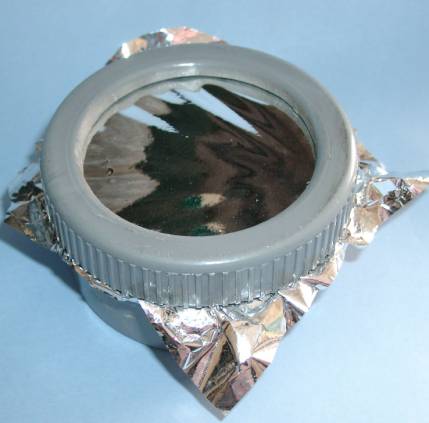

Quand vous aurez évidé votre bouchon, coupez un morceau de feuille filtrante pour qu’elle recouvre bien tout le diamètre de la vis.
Posez le bouchon sans déplacer le morceau de filtre et resserrez-le délicatement.
Il n’est pas nécessaire de serrer comme une brute, ainsi le filtre ne sera pas déformé.
Contrôlez en tirant légèrement sur la feuille pour qu’elle ne puisse pas glisser.



Le fait que le filtre ne soit pas parfaitement tendu, ne modifiera pas la qualité de l’image.



Une fois le montage effectué, contrôlez sa validité devant une lampe halogène, le filament devra apparaître sans éblouissement.
L’avantage du système, réside dans sa facilité à remplacer les filtres endommagés. Il est solide et facile à construire.

POUR LES DIAMETRES SUPERIEURS, j’utilise ce montage collé sur un support faisant le diamètre désiré.

Exemple un cache pot bien opaque.


Le support doit être opaque, faire des essais avant d’acheter.

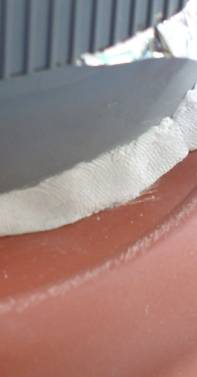

 Le support est percé puis, le premier montage est collé dessus ( intérieur et extérieur ).
J’utilise pour ce faire, une colle mastic très résistante. Toutefois il faut dépolir les surface en contact pour une meilleure adhérence.




Le montage terminé, contrôler de la même façon l’efficacité de la filtration.

Ce montage réduit le diamètre d’entrée de votre instrument, sur le soleil cela n’a aucune incidence, il semblerait même que le contraste soit accentué.



EXEMPLES DE PHOTOS


Photos de F NOEL







Photos de J-C BRIAND prises lors de l’éclipse au Zimbabwe





EN CONCLUSION : Ce montage pour observation solaire me semble à la fois économique, car les feuilles filtrantes peuvent facilement être changées, mais aussi sécurisant ainsi que facilement adaptable.





Fabrice & Christel NOEL
Août 2002
